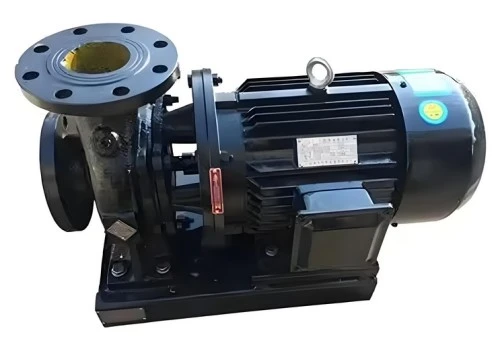

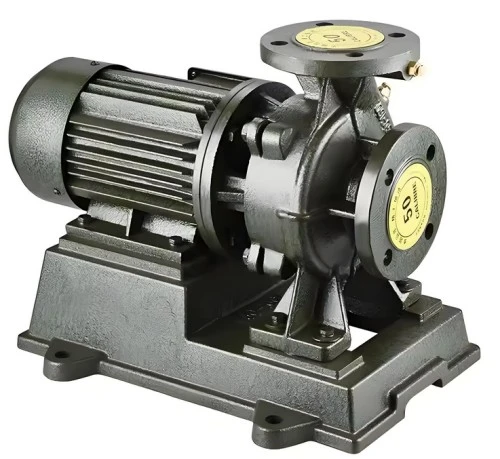

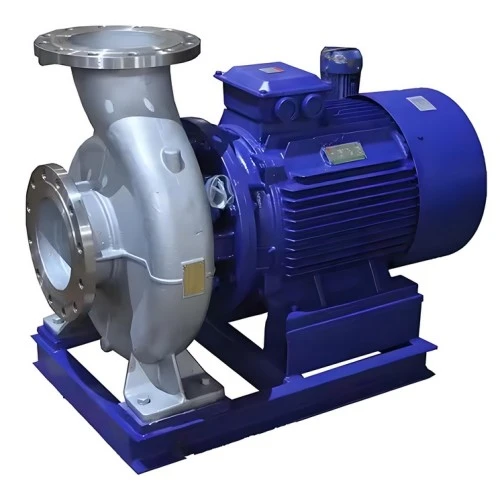

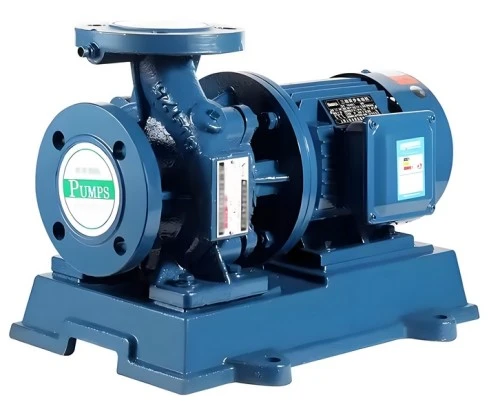

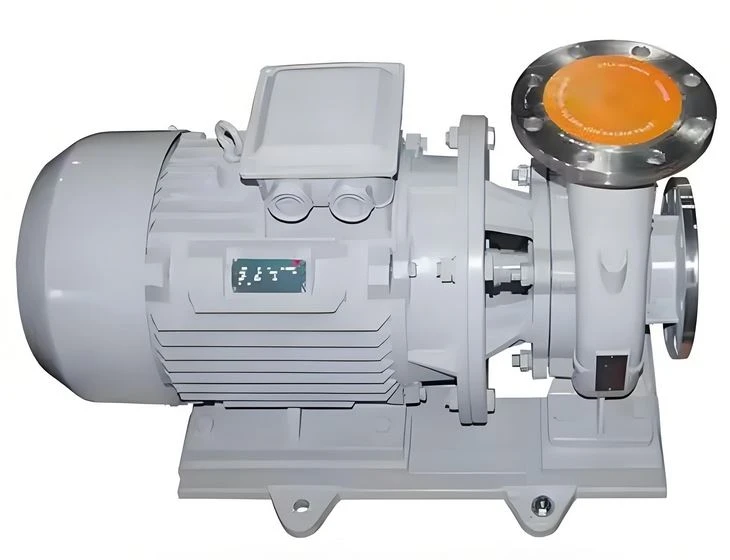

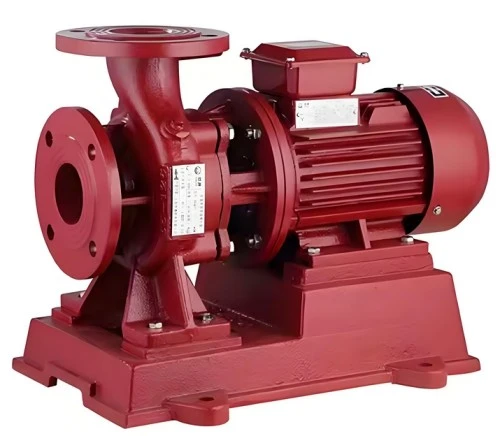

ISW Pam Centrifuga Single Horizontal

Pam centrifugal direka berdasarkan prinsip daya sentrifugal. Kelajuan tinggi - Speed ​​berputar bilah pendesak memacu air untuk berputar dan mengeluarkannya, dengan itu mencapai tujuan pengangkutan. Terdapat banyak jenis pam sentrifugal. Dari perspektif penggunaan, mereka boleh dibahagikan kepada pam domestik dan perindustrian; Dari perspektif medium yang diangkut, mereka boleh diklasifikasikan sebagai pam air yang jelas, pam kekotoran, kakisan - pam tahan, dll.

1. Operasi Lancar: Kepelbagaian mutlak aci pam dan keseimbangan dinamik dan statik yang sangat baik untuk pendesak memastikan operasi yang lancar tanpa sebarang getaran.
2. Tiada kebocoran: Bahan yang berbeza dari meterai aloi keras menjamin tiada kebocoran apabila mengangkut media yang berbeza.
3. Kebisingan rendah: Pam air disokong oleh dua galas bunyi - rendah, beroperasi dengan lancar. Selain bunyi sedikit motor, pada dasarnya tidak ada bunyi bising.
4. Kadar Kegagalan Rendah: Struktur yang mudah dan munasabah, dan penggunaan komponen kualiti terkemuka di peringkat antarabangsa untuk bahagian -bahagian utama, dengan ketara meningkatkan masalah - masa kerja percuma keseluruhan mesin.
5. Penyelenggaraan mudah: Menggantikan anjing laut, galas, dan bahagian lain adalah mudah.
6. Lebih banyak ruang - SAVING: Outlet boleh diarahkan ke susun atur dan pemasangan paip kiri, kanan, atau ke atas, memudahkan dan pemasangan, dan menjimatkan ruang.

ISW Jenis Pam Centrifugal Air Bersih Horizontal
Ia digunakan untuk mengangkut air bersih dan cecair lain dengan sifat -sifat fizikal dan kimia yang serupa dengan air bersih, dan sesuai untuk bekalan dan saliran air dan pengangkutan yang tinggi dan pengangkutan untuk mengaplikasikan pengangkutan dan pengangkutan yang lain, peredaran air suam. Suhu operasi adalah kurang daripada atau sama dengan 80 darjah.
ISWR Jenis Pam Air Panas Mendatar
Ia digunakan secara meluas dalam: metalurgi, industri kimia, tekstil, pembuatan kertas, dan hotel dan restoran, serta pengangkutan peredaran air panas dan sistem pemanasan bandar. Jenis ISWR sesuai untuk digunakan pada suhu T kurang daripada atau sama dengan 120 darjah.
ISWH jenis pam kimia mendatar
Ia mengangkut cecair tanpa zarah pepejal dan dengan sifat -sifat menghakis dan kelikatan yang serupa dengan air, dan sesuai untuk petroleum, kimia, metalurgi, kuasa, pembuatan kertas, makanan dan farmaseutikal, dan jabatan gentian sintetik. Suhu operasi adalah -20 darjah ke +120 darjah.
ISWB Type Pump Oil Pipeline Horizontal
Ia mengangkut produk minyak seperti petrol, minyak tanah, dan diesel, atau cecair mudah terbakar dan letupan. Suhu medium yang diangkut ialah -20 hingga +120 darjah.

Untuk memilih pam yang munasabah, adalah perlu untuk secara komprehensif mempertimbangkan penunjuk teknikal dan ekonomi seperti unit pam, pelaburan stesen pam dan kos operasi, untuk memenuhi prinsip -prinsip ekonomi, keselamatan dan kebolehgunaan. Khususnya, aspek berikut harus dimasukkan:
1) Pilih pam dengan kecekapan yang tinggi, bunyi rendah dan tenaga - Ciri -ciri penjimatan. Ia dilarang sama sekali untuk memilih produk usang.
2) Pilih pam berdasarkan aliran reka bentuk dan kepala yang diperlukan. Memandangkan output pam mungkin berkurangan kerana haus dan lusuh, pam boleh dipilih dengan mengalikan kepala yang dikira dengan pekali 1.05 hingga 1.10. Pilih pam dengan lengkung ciri yang secara beransur -ansur berkurangan di kepala apabila aliran meningkat. Pam tersebut beroperasi dengan stabil dan boleh dipercayai apabila beroperasi selari. Titik kerja operasi pam harus kekal dalam julat yang efisien, iaitu tenaga - dan kurang berkemungkinan merosakkan komponen.
3) Apabila rangkaian bekalan air tidak mempunyai kemudahan pengawalseliaan, adalah dinasihatkan untuk menggunakan kelajuan - kumpulan pam laras atau kumpulan pam dengan kelajuan yang diberi nilai untuk mengendalikan bekalan air. Output air maksimum kumpulan pam tidak sepatutnya kurang daripada aliran reka bentuk sistem bekalan air kediaman dan harus disahkan di bawah kebakaran - keadaan pertempuran.
4) Pam mengangkat untuk tangki air dan menara air harus meminimumkan bilangan pam sebanyak mungkin. Adalah dinasihatkan untuk mempunyai satu penggunaan dan satu sebagai sandaran. Apabila satu pam dapat memenuhi keperluan, tidak dinasihatkan untuk menggunakan pelbagai sambungan selari. Sekiranya operasi selari atau pemadanan pam besar dan kecil diperlukan, bilangan dan model pam tidak boleh berlebihan. Umumnya, bilangan model pam tidak boleh melebihi dua, dan julat kepala pam harus sama. Setiap pam dalam operasi selari masih harus beroperasi dalam julat yang cekap.
5) Aliran bekalan air yang direka bentuk kelajuan frekuensi pembolehubah - Pam penyesuaian (kumpulan) harus memastikan ia memenuhi keperluan aliran kedua reka bentuk maksimum dalam sistem bekalan air domestik. Bekalan kuasa mestilah dipercayai (bekalan kuasa dua atau bekalan kuasa litar dua); Titik kerja pam hendaklah dipilih dalam kawasan kerja yang cekap dari lengkung ciri pam (q - h curve), dan tidak boleh dipilih pada garis lanjutan Q - H Curve. Titik kerja yang paling tidak menguntungkan reka bentuk harus berada di titik kanan bahagian yang efisien dari lengkung ciri pam, iaitu, titik dengan output air maksimum dan kepala yang lebih rendah tetapi memenuhi keperluan, yang juga merupakan titik terendah lengkung ciri pam dan titik persimpangan dengan lengkung ciri saluran paip. Pelarasan kelajuan kerja pam harus sebanyak mungkin dalam bahagian yang cekap pam; Julat pelarasan kelajuan harus ditetapkan antara 25% dan 100% kapasiti bekalan air pam; Peralatan harus mempunyai fungsi kawalan paras air automatik.
6) Unit pam sistem bekalan air tekanan domestik hendaklah dilengkapi dengan pam siap sedia. Kapasiti bekalan air pam siap sedia harus lebih besar daripada pam operasi terbesar. Pam harus dihidupkan secara automatik dan beroperasi secara bergantian.
7) Voltan motor yang dipadankan dengan pam harus sama, dan sistem bekalan kuasa harus sama dengan sistem bekalan kuasa grid kebangsaan.

1. Mereka sesuai untuk bekalan dan saliran air perindustrian dan bandar, tinggi - Rise Building Booster Air Supply, Taman Pengairan, Booster Perlindungan Kebakaran, Pencocokan Peralatan, dan Beroperasi pada suhu T kurang daripada atau sama dengan 80 darjah Celsius.
2. Air panas (suhu tinggi -) Pam peredaran digunakan secara meluas dalam tenaga, metalurgi, industri kimia, tekstil, pembuatan kertas, hotel dan restoran, dan lain -lain untuk meningkatkan dan beredar tinggi- air panas air untuk dandang dan sistem pemanasan bandar. ISWR beroperasi pada suhu T kurang daripada atau sama dengan 120 darjah Celsius, dan WRG beroperasi pada suhu T kurang daripada atau sama dengan 240 darjah Celsius.
3. Pam kimia mendatar digunakan untuk mengangkut cecair tanpa zarah pepejal dan dengan sifat menghakis dan kelikatan yang serupa dengan air. Mereka sesuai untuk petroleum, industri kimia, metalurgi, kuasa, pembuatan paperm, makanan, farmaseutikal, dan gentian sintetik, dan lain -lain. Beroperasi pada suhu T dari -20 darjah Celsius hingga 120 darjah Celsius.
4. Pam minyak mendatar digunakan untuk mengangkut produk petroleum seperti petrol, diesel, dan minyak tanah. Beroperasi pada suhu T dari 20 darjah Celsius hingga 120 darjah Celsius.

1) Sebelum pam dipasang, cek berikut harus dijalankan: dimensi, kedudukan dan ketinggian yayasan harus mematuhi kehendak reka bentuk; Peralatan itu sepatutnya tidak mempunyai bahagian yang hilang, kerosakan atau karat; Perlindungan perlindungan dan palam pada bukaan paip harus utuh; Putaran harus lancar, tanpa halangan atau jamming, dan tidak ada bunyi yang tidak normal.
2) Komponen yang telah dipasang dan disebarkan di kilang tidak boleh dibongkar mengikut kehendak.
3) meratakan dan penjajaran pemasangan pam.
Ketinggian asas pam di atas tanah harus mudah untuk pemasangan dan tidak seharusnya kurang dari 0.1m. Selepas pam diangkut ke lokasi yang ditetapkan, ia harus diangkat dan dipasang oleh angkat peralatan, diletakkan dengan tepat pada Yayasan Peralatan yang telah disediakan, maka Bolt Anchor harus diperketatkan dengan kacang, dan pangkal harus diletakkan dengan shims untuk mula -mula mengukur dengan penguasa tahap. Konkrit harus dituangkan ke dalam rongga bolt utama.
Apabila konkrit telah ditetapkan sepenuhnya, meratakan harus dilakukan dengan tepat dan topi bolt anchor harus diperketatkan. Setiap kumpulan shim perlu ditetapkan oleh kimpalan tempat, dan permukaan asas harus dikelilingi dan dibasuh dengan air sebelum diletakkan dengan mortar simen.
4) Pemasangan saluran paip harus memenuhi keperluan berikut:
(1) Bahagian dalam paip dan hujung paip harus dibersihkan dengan teliti, permukaan pengedap dan benang tidak boleh rosak, paralelisme dan penjajaran flange berakhir atau garis paksi benang harus dipastikan, dan sambungan dipaksa tidak dibenarkan. Berat saluran paip tidak boleh diletakkan di atas pam, dan harus ada badan sokongan yang berasingan.
(2) Selepas saluran paip disambungkan ke pam, kimpalan dan pemotongan gas di atasnya tidak boleh dijalankan. Sekiranya kimpalan atau pemotongan gas diperlukan, saluran paip perlu dikeluarkan atau langkah -langkah yang perlu diambil untuk mengelakkan kimpalan kimpalan memasuki pam dan merosakkan bahagian pam.
Selepas pemasangan, aci pam dan pendesak tidak sepatutnya mempunyai bunyi geseran atau fenomena jamming; Jika tidak, pam itu harus dibongkar untuk pemeriksaan penyebabnya.
(3) Konfigurasi saluran paip harus diperiksa semula mengikut data peralatan dan lukisan reka bentuk.
(4) injap, injap periksa dan alat pengukur tekanan harus dipasang pada paip keluar setiap pam; Apabila pam secara langsung mengepam air dari rangkaian bekalan air luaran, injap, injap periksa dan alat pengukur tekanan harus dipasang pada paip sedutan, dan paip pintasan dengan injap harus ditetapkan di sekitar pam.
5) Pengasingan getaran dan pengurangan bunyi pam: sendi fleksibel getah atau sendi logam sendi yang boleh fleksibel harus dipasang pada paip masuk dan keluar pam; Sokongan elastik harus digunakan untuk sokongan paip; Untuk mencapai kesan pengasingan getaran yang baik, pengasingan getaran asas, saluran paip dan sokongan mesti lengkap. Kawasan, bilangan, jenis dan kuantiti pad pengasingan getaran (peredam) dan jenis dan kuantiti sendi fleksibel hendaklah dipilih dan dipasang mengikut hasil pengiraan. Jenis, dimensi kedudukan, kuantiti pemilihan dan parameter lain peredam secara langsung mempengaruhi kesan pengurangan kestabilan dan getaran pam. Penentuan parameter ini mesti dikira dengan tepat dan disahkan oleh juruteknik profesional.
Di tempat -tempat di mana saluran paip pam pam melalui dinding dan lantai, langkah -langkah untuk mengelakkan penghantaran bunyi pepejal harus diambil.
6) Titik utama pentauliahan pam
Di bawah syarat bahawa kawalan elektrik memastikan keselamatan, kepekaan dan kebolehpercayaan, satu - percubaan mesin yang dijalankan oleh pam harus dijalankan.
Komponen injap pada paip keluar pam harus ditutup, dan pam harus dimulakan dan berjalan secara beransur -ansur, kemudian dibuka secara beransur -ansur. Periksa sebarang keabnormalan, kenaikan suhu motor, operasi pam, nilai tolok tekanan, dan ketegangan antara muka harus memenuhi keperluan.
