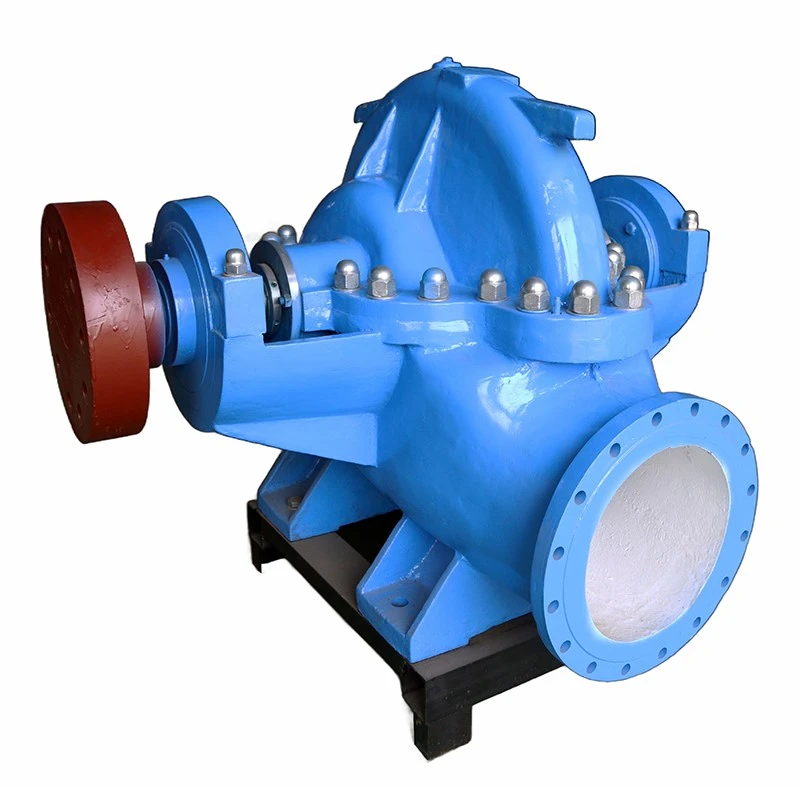

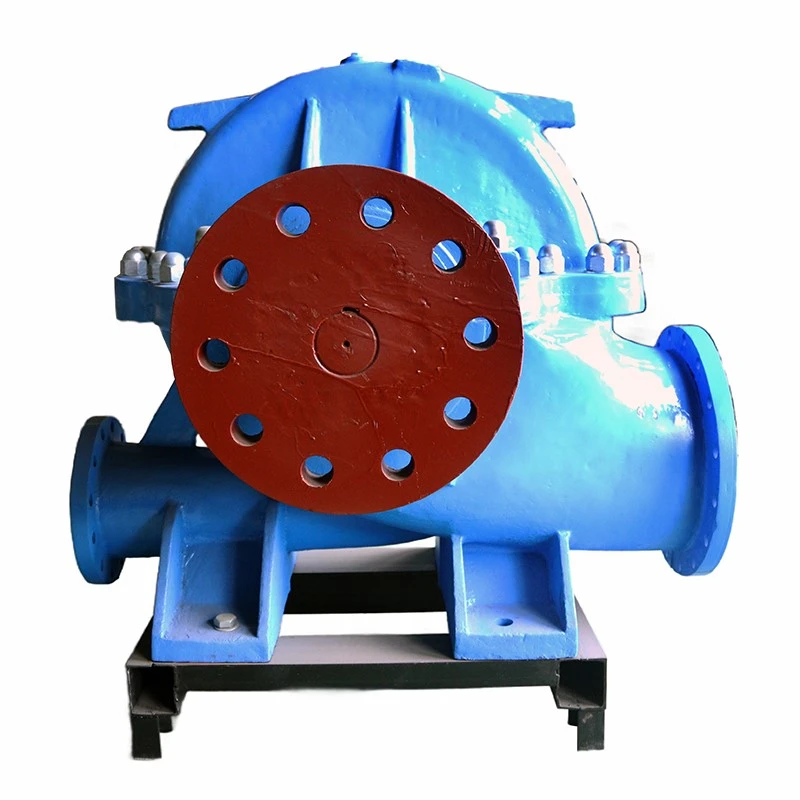

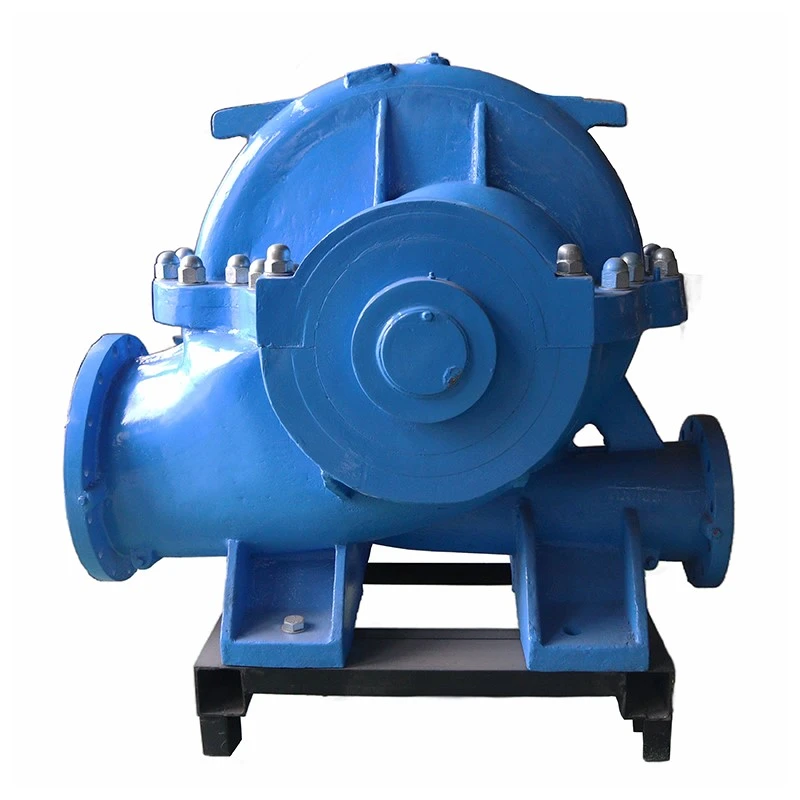

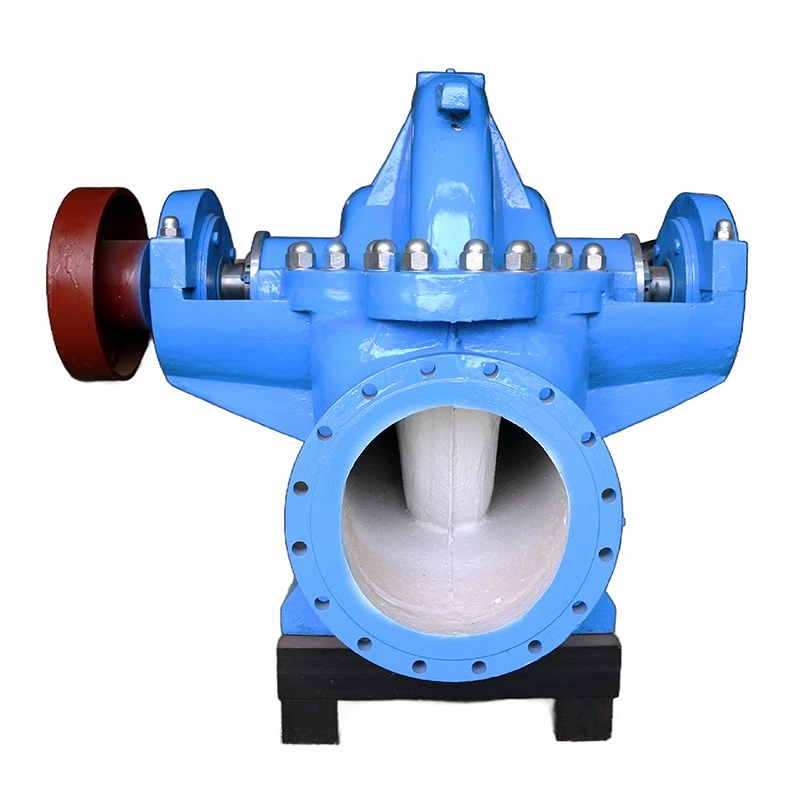

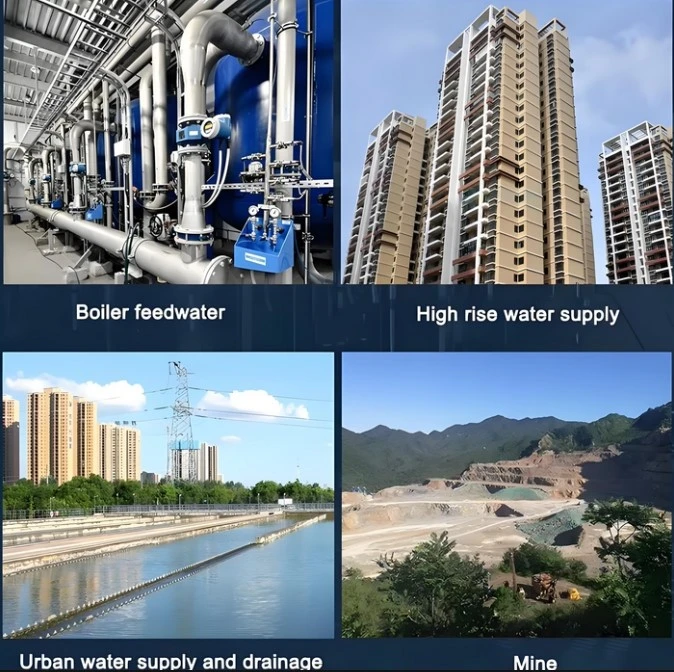

Pam air casing kapasiti besar adalah pam air sedutan ganda dan digunakan untuk mengepam air bersih atau cecair yang serupa dalam sifat fizikal dan kimia. Ia boleh mengendalikan pasir berat dan air lumpur atau pelbagai menghakis selepas menukar pembinaan pam dan bahan. Suhu cecair yang dipam tidak boleh melebihi 80 darjah. Dan pam terutamanya sesuai untuk bekalan air di kilang -kilang, lombong, industri kimia, petroleum, bandar, stesen kuasa hidro, pelbagai projek konservasi dan pengairan di ladang dll.
Model pam mewakili makna
300S-58A
300: Diameter Suction (mm)
S: Pam sentrifugal perpecahan dua peringkat peringkat satu peringkat
58: kepala (m)
J: Impeller dipotong melalui kali pertama
Penerangan Pembinaan
Suction dan pelepasan pam kedua -duanya berada di bawah garis pusat aci pam, mereka menegak ke pusat aci dan pergi ke arah mendatar. Anda tidak perlu melepaskan motor dan saluran keluar dan paip masuk untuk membaiki.
Bahagian utama pam: selongsong pam, penutup pam, pendesak, aci, cincin meterai sedutan ganda, lengan aci, galas dan lain -lain. Mereka diperbuat daripada besi tuang kecuali bahan aci yang diperbuat daripada keluli karbon halus.Kami boleh mengikut keperluan pengguna untuk mengadopsi bahan lain.
Rumah kerja pendesak terdiri daripada selongsong pam dan penutup pam. Lubang berulir untuk memasang meter vakum dan meter tekanan terletak secara berasingan di flange sedutan dan bebibir pelepasan. Di bahagian bawah flange sedutan atau pelepasan terdapat lubang berulir untuk longkang.
Rumah kerja pendesak terdiri daripada selongsong pam dan penutup pam. Lubang berulir untuk memasang meter vakum dan meter tekanan terletak secara berasingan di flange sedutan dan bebibir pelepasan. Di bahagian bawah flange sedutan atau pelepasan terdapat lubang berulir untuk longkang.
Impeller telah dilakukan ujian keseimbangan statik. Ia ditetapkan pada aci oleh lengan aci dan kacang lengan aci, yang kedudukan paksi boleh diselaraskan oleh kacang lengan. Pengagihan simetri pendesak untuk mengimbangi daya paksi pendesak.
Aci pam disokong oleh dua galas bola radial tunggal. Galas yang dipasang di hujung selongsong pam dipasang di badan galas dan dilincirkan oleh gris CA-base. Cincin meterai sedutan dua digunakan untuk mengurangkan air bocor dari rumah air tekanan yang akan mengalir kembali ke rumah air sedutan.
Kapasiti besar Split Casing Water Pump didorong oleh motor melalui gandingan yang fleksibel. Ia juga boleh didorong oleh enjin diesel jika perlu.
Meterai aci adalah meterai pembungkusan. Cincin pembungkusan dipasang di antara pembungkusan untuk mengelakkan udara bocor ke dalam pam dan penyejuk pelinciran penyejuk, dan sementara pam berfungsi, terdapat sedikit air tekanan tinggi yang masuk ke dalam rongga pembungkusan oleh alur pada muka berpecah mendatar penutup pam, berfungsi sebagai meterai air.
Meterai mekanikal bergantung kepada keperluan pengguna.

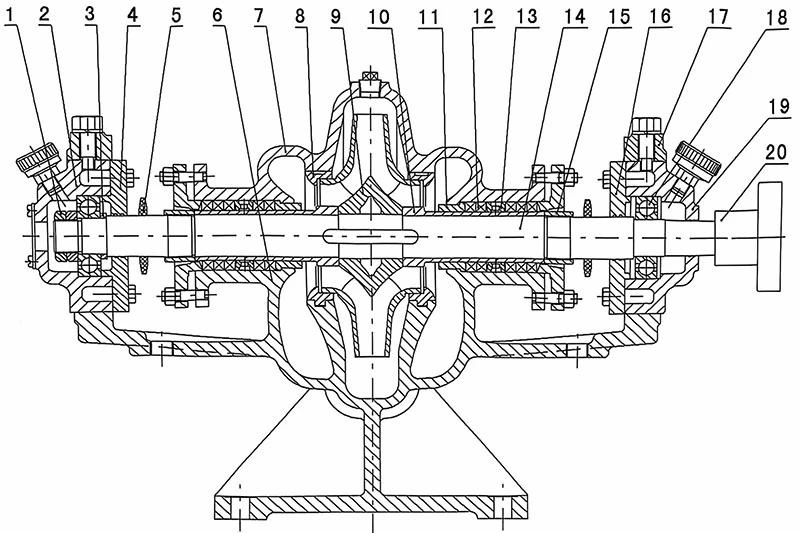

Lukisan keratan
1. Kacang kacang
2. Bahan rumah b
3. Cincin Berdaya
4. Kelenjar B
5. Deflector air
6.Pump Casing
7. Perlindungan
8. Cincin meterai sedutan suction
9.Impeller
10.Shaft Lengan
11.Cak Bush
12.Packing
13. Ring
14.Shaft
15.Shaft Lengan Nut
16. Kelenjar kelenjar a
17. Cincin Hold-Down
18.Bearing
19.Bearing House a
20.Coupling
Jadual prestasi standard
|
Model pam |
Kapasiti Q (m3/h) |
Kepala H (m) |
Kelajuan n (r/min) |
Kuasa p (kw) |
Kecekapan η (%) |
(NPSH) r (m) |
Pendesak diameter (mm) |
Pam berat (kg) |
|
|
Aci kuasa |
Motor kuasa |
||||||||
|
250S24 (10sh -13) |
360 485 576 |
27 24 19 |
1450 |
33.1 37.2 36.7 |
45 |
80 85 81 |
3.8 |
Φ285 |
370 |
|
250S24A (10sh -13 a) |
342 414 482 |
22.2 20.3 17.4 |
1450 |
25.8 27.6 28.6 |
37 |
80 83 80 |
3.8 |
Φ280 |
370 |
|
250S14 (10sh -19) |
360 485 576 |
16 14 11 |
1450 |
19.8 23.1 28.7 |
30 |
79 80 60 |
3.8 |
Φ270 |
340 |
|
250S14A (10sh -19 a) |
320 432 504 |
13.7 11 8.6 |
1450 |
15.5 16.6 20.3 |
22 |
77 78 58 |
3.8 |
Φ247 |
340 |
|
300S90 (12sh -6) |
590 790 936 |
93 90 82 |
1450 |
202 243 279 |
315 |
74 79.6 75 |
4.2 |
Φ531 |
840 |
|
300S90A (12sh -6 a) |
576 756 918 |
86 78 70 |
1450 |
190 217 247 |
280 |
71 74 71 |
4.2 |
Φ500 |
840 |
|
300S90B (12sh -6 b) |
540 720 900 |
72 67 57 |
1450 |
151 180 200 |
220 |
70 73 70 |
4.2 |
Φ470 |
840 |
|
300S58 (12sh -9) |
576 790 972 |
63 58 50 |
1450 |
131.7 148.5 165.5 |
200 |
75 84 80 |
4.8 |
Φ435 |
809 |
|
300S58A (12sh -9 a) |
529 720 893 |
53 49 42 |
1450 |
100.4 118.6 131 |
160 |
76 81 78 |
4.8 |
Φ410 |
809 |
|
300S58B (12sh -9 b) |
504 684 835 |
47.2 43 37 |
1450 |
88.7 104 111.4 |
132 |
73 77 75.5 |
4.7 |
Φ390 |
809 |
|
300S32 (12sh -13) |
612 790 900 |
36 32 28 |
1450 |
73.1 81 84.7 |
110 |
82 85 81 |
4.8 |
Φ348 |
709 |
|
300S32A (12sh -13 a) |
551 720 810 |
31 26 24 |
1450 |
58.1 61.4 68 |
75 |
80 83 78 |
4.8 |
Φ324 |
709 |
|
300S19 (12sh -19) |
612 790 935 |
22 19 16 |
1450 |
45.9 47.5 47.9 |
55 |
80 86 85 |
5.2 |
Φ293 |
487 |
|
300S19A (12sh -19 a) |
504 720 829 |
20 16 13 |
1450 |
38.7 39.2 39.1 |
45 |
71 80 75 |
5.2 |
Φ268 |
487 |
|
300S12 (12sh -28) |
612 790 900 |
14.5 12 10 |
1450 |
30.2 30.4 33.1 |
37 |
80 84.8 74 |
5.5 |
Φ251 |
660 |
|
300S12A (12sh -28 a) |
522 684 792 |
11.8 10 8.7 |
1450 |
23.3 23.9 24.7 |
30 |
72 78 76 |
5.5 |
Φ251 R122 |
660 |
