Motor Elektrik Pam Suction Double Suction

Nama: s, sh jenis single - peringkat double - Pam sentrifugal sedutan
Pengenalan Produk:
S, sh jenis single - peringkat double - pam sentrifugal sedutan
Gambaran Keseluruhan Produk: Ini adalah pam sentrifugal dengan satu peringkat dan sedutan dua, yang terletak di tengah -tengah shell pam. Ia digunakan untuk mengepam air bersih atau cecair lain dengan sifat fizikal dan kimia yang serupa dengan air. Suhu cecair yang diangkut tidak boleh melebihi 80 darjah.
Aplikasi utama: Sesuai untuk kilang, lombong, bekalan air bandar, stesen janakuasa, pengairan tanah ladang dan pelbagai projek pemeliharaan air.
Kepentingan Model:
Ciri -ciri struktur s jenis s tunggal - peringkat double - pam centrifugal sedutan
1. Struktur padat, penampilan yang indah, kestabilan yang baik, dan pemasangan yang mudah.
2. Operasi yang lancar, pendesak sedutan ganda yang dioptimumkan mengurangkan daya paksi kepada minimum, dan Blade Prestasi Hidraulik yang sangat baik memastikan prestasi yang sangat baik dari pam sentrifugal. Permukaan dalaman shell pam dan permukaan pendesak mempunyai prestasi peronggaan anti -.
3. Galas menggunakan galas SKF dan NSK untuk memastikan operasi yang lancar, bunyi bising yang rendah, dan hayat perkhidmatan yang panjang.
4. Segel aci menggunakan meterai mekanikal atau meterai pembungkusan. Ia boleh memastikan tiada kebocoran selama 8,000 jam operasi.
5. Borang pemasangan pam sentrifugal: pemasangan tidak memerlukan pelarasan. Ia boleh dipasang secara menegak atau mendatar mengikut keadaan penggunaan tapak -.
6. Menambah peranti priming - sendiri boleh mencapai pengambilan air automatik, iaitu, tidak perlu memasang injap bawah, tidak memerlukan pam vakum, tidak memerlukan aliran balik, dan pam sentrifugal dapat bermula.

Pelabuhan sedutan dan pelepasan jenis pam ini terletak di bawah garis pusat aci pam, membentuk arah mendatar berbanding dengan garis aci. Semasa penyelenggaraan, tidak perlu membongkar paip air masuk dan keluar atau motor. Dari perspektif arah putaran, pam berputar mengikut arah jam. / Mengikut keperluan pengguna, ia juga boleh berputar lawan jam.
Komponen utama pam termasuk: badan pam, penutup pam, pendesak, aci, cincin pengedap sedutan ganda, lengan aci, dll.
Badan pam dan penutup pam membentuk ruang kerja pendesak. Di dalam bebibir air masuk dan keluar, terdapat lubang skru paip untuk memasang alat pengukur vakum dan alat pengukur tekanan. Di bahagian bawah bebibir air masuk dan keluar, terdapat lubang skru paip untuk mengalirkan air.
Impeller, yang telah menjalani pengesahan baki statik, ditetapkan pada aci dengan dua sisi bumbung kacang lengan aci. Kedudukan paksinya boleh diselaraskan melalui kacang bushing.
Aci pam disokong oleh dua galas bola radial - tunggal. Galas dipasang di perumahan galas dan dipasang di kedua -dua hujung badan pam, dilincirkan dengan gris.
Cincin pengedap sedutan dua digunakan untuk mengurangkan kebocoran air dari ruang tekanan pam ke ruang sedutan.

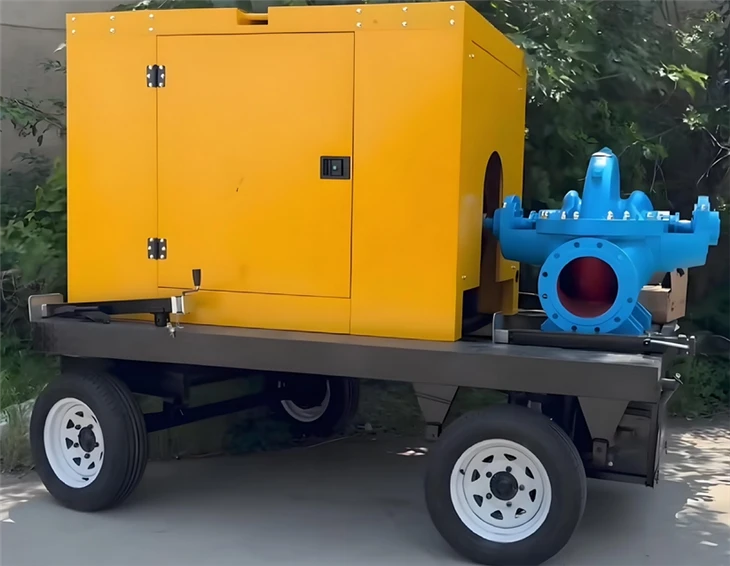

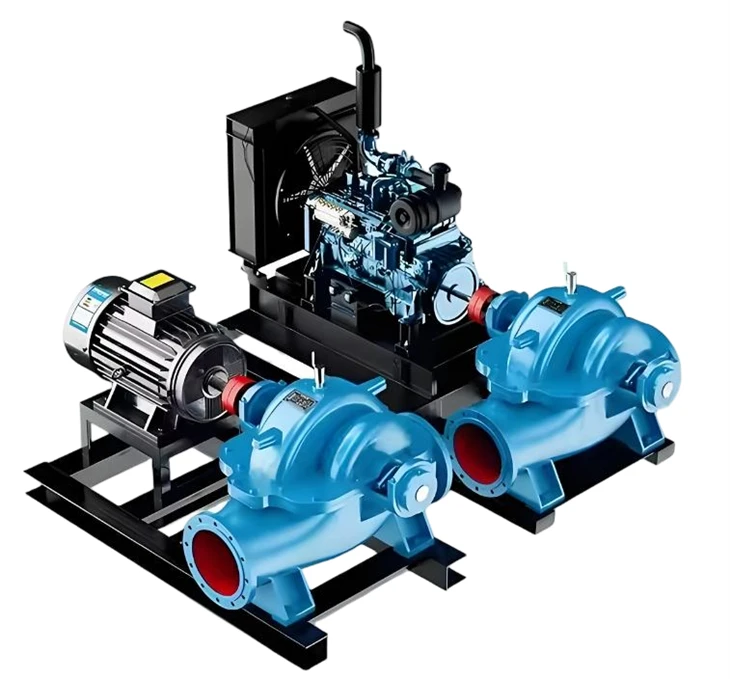

Pam ini didorong secara langsung oleh motor melalui gandingan elastik. Enjin pembakaran dalaman juga boleh digunakan sebagai sumber kuasa apabila perlu.
Meterai aci adalah meterai pembungkusan lembut. Menurut keperluan pengguna, struktur meterai mekanikal boleh diterima pakai.

Pelabuhan sedutan dan pelepasan pam jenis S dan SH kedua -duanya terletak di bawah garis tengah pam pam, dalam arah mendatar, dan pada kedudukan tegak lurus ke aci. Sampul pam ditetapkan pada badan pam menggunakan bolt berkepala - dan skru kedudukan kerucut, yang menjadikannya mudah untuk membuka dan memeriksa semua bahagian di dalam pam tanpa perlu membongkar saluran masuk air, saluran paip, dan motor. Dari perspektif arah penghantaran, pam jenis SH berputar lawan jam; Pam jenis S berputar mengikut arah jam.

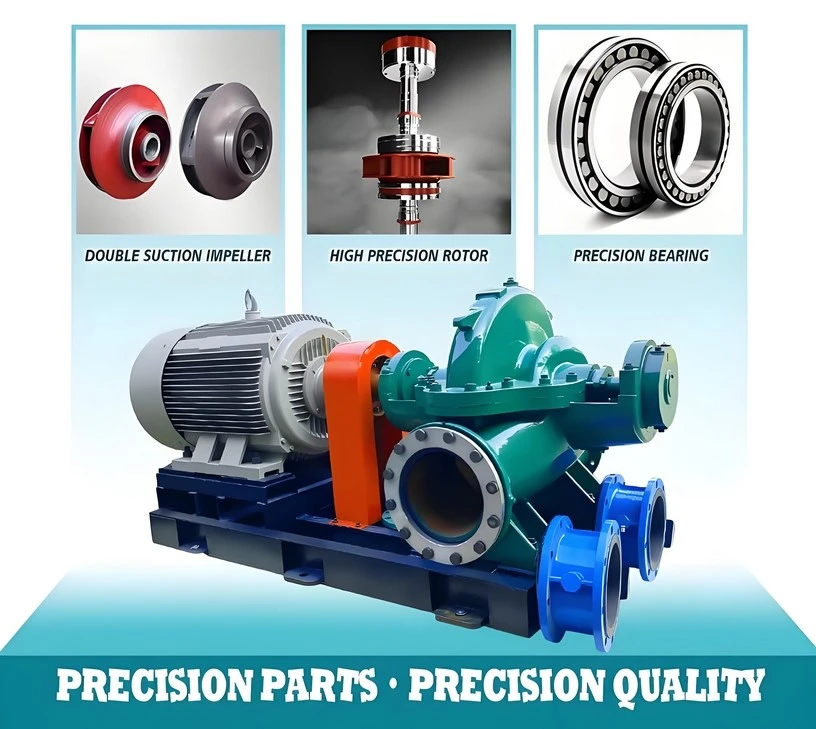

Komponen utama pam jenis S dan SH termasuk: badan pam (1), penutup pam (2), pendesak (3), aci (4), cincin pengedap sedutan dua (5), lengan aci (6), dan galas.
Badan pam (1) diperbuat daripada besi tuang. Ia membentuk ruang kerja dengan penutup pam. Flanges di saluran air salur masuk dan keluar mempunyai lubang skru paip untuk memasang alat pengukur vakum dan alat pengukur tekanan. Bahagian terendah leher pam mempunyai lubang skru paip untuk mengalirkan air.
Perlindungan pam (2) diperbuat daripada besi tuang. Ia mempunyai lubang skru paip untuk memasang paip meterai air dan paip bolong dan cangkuk mengangkat untuk penutup pam di bahagian atas.
Impeller (3) diperbuat daripada besi tuang. Bentuknya adalah simetri. Terdapat bilah berpintal antara kedua -dua dinding. Cecair memasuki pendesak dari kedua -dua belah pihak. Ia menjalani ujian baki statik semasa pembuatan.
(4) diperbuat daripada keluli karbon berkualiti tinggi -. Pusat aci adalah pendesak, yang ditetapkan menggunakan bolt, lengan aci, dan kacang di kedua -dua belah lengan aci. Hujung kanan aci adalah untuk memasang gandingan dan disambungkan secara langsung ke motor. Transmisi tali pinggang tidak dibenarkan pada akhir gandingan. Jika penghantaran tali pinggang diperlukan, bingkai sokongan tambahan mesti ditetapkan untuk menyokong pulley.
(5) diperbuat daripada besi tuang. Untuk mengelakkan air tekanan tinggi - di dalam pam dari bocor kembali ke bahagian masuk air, separa menonjol - cincin bulat dibuat pada cincin pengedap sedutan dua dan tertanam dalam badan pam untuk menetapkan cincin penyegelan sedutan ganda. Ia adalah bahagian yang mudah rosak, dan apabila dipakai, ia boleh digantikan dengan bahagian ganti.
(6) diperbuat daripada besi tuang. Ia digunakan untuk menetapkan kedudukan pendesak dan melindungi memakai aci dalam kotak pemadat. Ia adalah bahagian yang mudah rosak, dan apabila dipakai, ia boleh digantikan dengan bahagian ganti.
Pam jenis S dan SH mempunyai dua sokongan. Mereka menggunakan galas bola radial - tunggal, yang dipasang di perumahan galas (14) berhampiran hujung gandingan. Hujung yang lain dipanggil komponen galas B. Mereka dilincirkan dengan gris. Oleh kerana pendesak benar -benar simetri, secara teorinya, pam tidak menjana daya paksi. Walau bagaimanapun, sukar untuk mencapai jurang yang sama dalam laluan aliran air dan cincin pengedap di kedua -dua belah pam semasa pembuatan. Oleh itu, terdapat kemungkinan penjanaan daya paksi dalam pam. Daya paksi dan daya getaran ditanggung oleh komponen galas b dari galas bola radial -.
Pembungkusan berfungsi sebagai meterai, menghalang udara daripada memasuki pam dan menghalang sejumlah besar cecair daripada bocor. Meterai pembungkusan terdiri daripada ruang pembungkusan yang dibentuk oleh badan pam dan penutup pam, kelenjar pembungkusan, cincin pembungkusan, lengan pembungkusan, dan pembungkusan. Sebilangan kecil air tekanan tinggi - dari badan pam melalui paip meterai air luaran (atau tangki air dalaman) dan cincin pembungkusan ke dalam ruang pembungkusan, berfungsi sebagai meterai air.
Ketegangan pembungkusan mestilah sesuai. Ia tidak sepatutnya terlalu ketat atau terlalu longgar. Ia sepatutnya sedemikian rupa sehingga cecair dapat meresap jatuh dengan kejatuhan. Sekiranya pembungkusan terlalu ketat, galas itu terdedah kepada panas, dan penggunaan kuasa meningkat. Jika pembungkusan terlalu longgar, terdapat kebocoran besar cecair, dan kecekapan pam akan dikurangkan.
