Pam kerikil jenis G dan GH menampilkan struktur perumahan kotak pam tunggal, direka dengan saluran aliran yang luas.
Komponen aliran dibina daripada nikel keras, kromium, dan bahan lain yang mempamerkan rintangan haus yang tinggi.
Arah keluar pam boleh diputar dan dipasang pada mana-mana sudut dalam 360 darjah untuk menampung pelbagai keadaan pemasangan di tapak.
Pam kerikil jenis GH, direka untuk aplikasi angkat tinggi, digunakan terutamanya untuk mengangkut bahan dengan zarah besar. Pam ini mampu mengendalikan buburan yang kuat dan kasar yang tidak dapat dikendalikan oleh sistem penghantar konvensional.
Pam jenis ini sesuai untuk pelbagai aplikasi, termasuk mengorek kerikil, perlombongan, dan pengangkutan sanga letupan dalam proses peleburan logam.

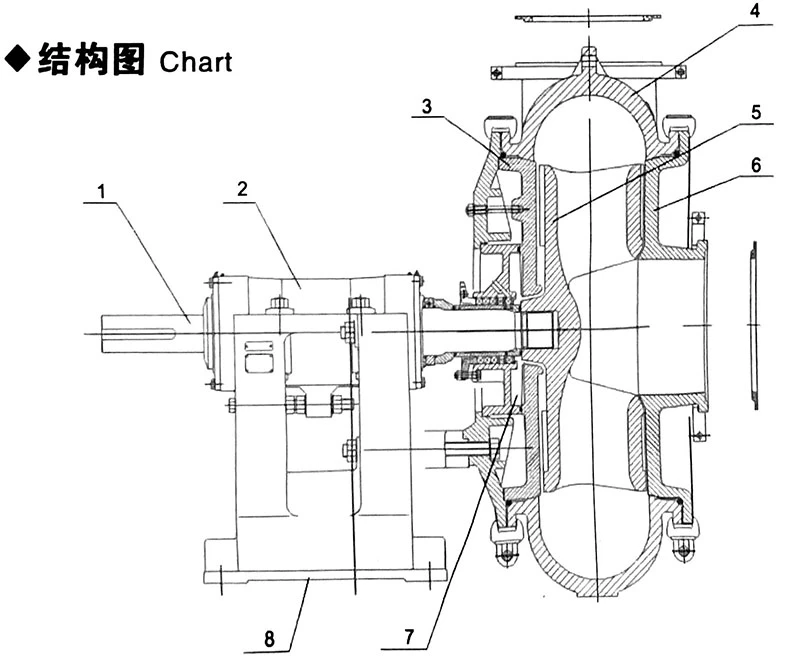

Carta
1 aci 2 pemasangan galas 3 plat bingkai 4 volut 5 pendesak 6 penutup 7 kotak pemadat 8 bingkai
Penerangan Model
6% 2F4D-G (GH)
6: Diameter sedutan pam (inci)
4: Diameter alur keluar pam (inci)
D: Jenis kurungan
G:Pam kerikil (GH:Pam kerikil angkat tinggi)
Parameter Prestasi
|
taip |
Aliran Q (㎡/h) |
Ketua H (m) |
Kelajuan N (r/min) |
Eff. η (%) |
Kuasa aci (kw) |
Borang penghantaran |
Dimensi keseluruhan pam: panjang x lebar x tinggi (mm) |
Berat pam (kg) |
|
6/4D-G |
187-36 |
7-51 |
1400-600 |
30-58 |
52-3 |
CV.CR.DC |
1011*705*677 |
460 |
|
8/6E-G |
576-133 |
10-48 |
1400-800 |
60-54 |
88-11 |
CV.CR. DC |
1299*8996*873 |
1120 |
|
10/8F-G |
930-216 |
11-44 |
940-500 |
65-34 |
147-22 |
CR. DC |
1597*1121*1089 |
2285 |
|
12/10G-G |
1512-360 |
11-58 |
850-400 |
70-50 |
305-24 |
CR.DC |
2010*1330*1516 |
4450 |
|
14/12G-G |
3168-522 |
9.5-66 |
700-300 |
68-60 |
643-29 |
CR. DC |
2102*1645*648 |
5400 |
|
16/14G-G |
3024-900 |
14-45 |
500-300 |
70-50 |
459-78 |
CR. DC |
2196*1880*1765 |
8800 |
|
8% 2fF-GH |
648-126 |
15-77 |
1050-500 |
71-50 |
177-12 |
CR. DC |
1500*1100*1120 |
1900 |
|
10% 2f8S-GH |
1091-324 |
19.2-26.5 |
800-500 |
72-60 |
205-32.4 |
CR. DC |
1774*1212*1282 |
3188 |
|
12% 2f10G-GH |
2232-612 |
28-77 |
700-450 |
73-60 |
558-89 |
CR. DC |
2211*1734*1500 |
4638 |
|
16% 2f14TU-GH |
3420-1008 |
26-65 |
450-300 |
78-65 |
665-110 |
CR. DC |
2670*1700*2200 |
12247 |
